Atemschutzmaske nach DIN EN 136

Zertifizierter Atemanschluss für den Einsatz unter extremen Bedingungen

Die Atemschutzvollmaske nach DIN EN 136:1998-09 ist ein genormter Atemanschluss für umluftunabhängige Atemschutzgeräte. Sie schützt zuverlässig vor toxischen Gasen, Rauch, Aerosolen und Sauerstoffmangel – insbesondere bei Brandeinsätzen, Gefahrstofflagen und technischen Hilfeleistungen. Die Maske ist für den Betrieb mit Normaldruck- und Überdrucksystemen geeignet und wird gemäß Norm in Klasse 1 (leichte Beanspruchung), Klasse 2 (mittlere Beanspruchung) und Klasse 3 (hohe Beanspruchung) eingeteilt

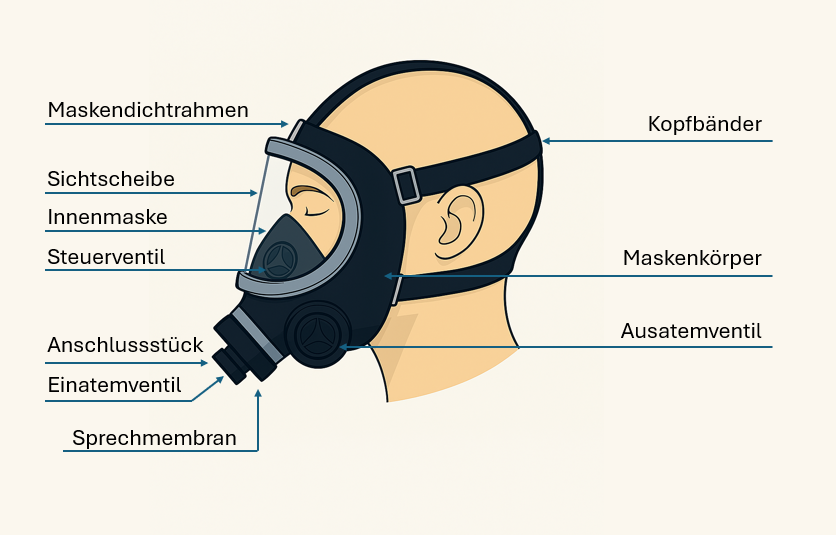

Komponenten im Detail

🔹 Maskenkörper

Tragende Struktur der Vollmaske, gefertigt aus flammhemmendem Kunststoff oder Elastomer (z. B. EPDM, Silikon). Formstabil, UV- und chemikalienbeständig. Aufnahme für Sichtscheibe, Dichtlippe, Ventile und Anschlussstück gemäß DIN EN 136 Abschnitt 6.2.

🔹 Maskendichtrahmen

Umlaufende Dichtlippe zur Abdichtung zwischen Maske und Gesicht. Ergonomisch geformt, aus hautverträglichem, alterungsbeständigem Material. Muss gemäß Norm eine definierte Leckagegrenze einhalten (max. 0,05 % bei Klasse 3).

🔹 Sichtscheibe

Großflächig, verzerrungsfrei, gefertigt aus Polycarbonat oder Sicherheitsglas. Muss optische Anforderungen nach DIN EN 166 Klasse 1 erfüllen. Stoßfest, kratzresistent, optional mit Antibeschlagbeschichtung. Sichtfeld ≥ 70 % des natürlichen Gesichtsfelds.

🔹 Innenmaske

Separater Nasen-Mund-Raum zur Reduktion des Totraumvolumens und zur gezielten Luftführung. Besteht aus flexiblem, hautfreundlichem Material (Silikon oder TPE). Integriert Einatemventile gemäß DIN EN 136 Abschnitt 6.4.

🔹 Anschlussstück

Rundgewinde gemäß DIN EN 148-1 zur Verbindung mit dem Lungenautomaten. Produktneutral, kompatibel mit Normaldruck- und Überdrucksystemen. Muss mechanisch belastbar und flammenbeständig sein.

🔹 Steuerventil

Im Lungenautomaten integriert. – Normaldrucksystem: Luftzufuhr bei Einatemunterdruck – Überdrucksystem: Konstanter Überdruck im Maskeninneren zur Kontaminationsvermeidung Funktionsweise gemäß DGUV Regel 112-190 Abschnitt 10.1.4.

🔹 Einatemventile

Einwegventile in der Innenmaske. Leiten Frischluft gezielt in den Atembereich, verhindern Rückströmung. Müssen gemäß DIN EN 136 auf Dichtheit und Durchfluss geprüft werden.

🔹 Ausatemventil

Zentral positioniertes Ventil zur kontrollierten CO₂-Abfuhr. Druckstabil, flammenhemmend, feuchtigkeitsresistent. Muss gemäß Norm gegen Rückstau und mechanische Belastung getestet sein.

🔹 Sprechmembran

Mechanisches Element zur Sprachübertragung. Resonanzoptimiert, flammenhemmend, schlagfest. Optional mit Sprachverstärker kombinierbar. Anforderungen gemäß DIN EN 136 Abschnitt 6.5.

🔹 Kopfbänder

Mehrpunkt-Tragesystem mit elastischen, verstellbaren Gurten. Flammenhemmend, reißfest, UV-beständig. Muss eine definierte Zugfestigkeit und Verstellbarkeit gemäß DIN EN 136 Abschnitt 6.3 aufweisen.

✅ Zertifizierung & Kompatibilität

CE-Kennzeichnung gemäß PSA-Verordnung (EU) 2016/425

EG-Baumusterprüfung durch benannte Stellen (z. B. DEKRA, TÜV)

Kompatibel mit Pressluftatmer nach DIN EN 137

Optional kombinierbar mit Feuerwehrhelmen nach DIN EN 443 (Adapter erforderlich)
